  • Elastyczne siatki z linek nierdzewnych z zaciskami nierdzewnymi, miedzianymi cynowanymi oraz zaplatane.

Haki i karabinki

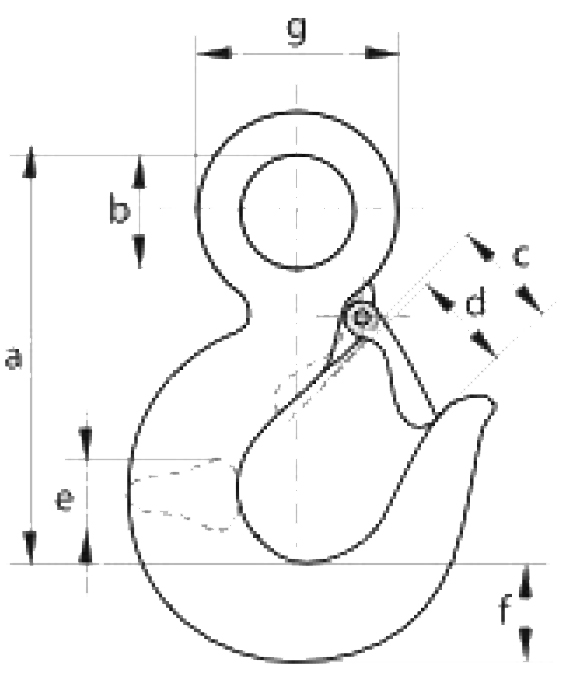

Hak Green Pin z uchem i zapadką, klasa 4 - model P-6714C

Materiał:
Współczynnik bezpieczeństwa:
Standard:
Wykończenie:

 stal węglowa, klasa 4
Minimalne obciążenie niszczące (MBL) = 4 x DOR
EN 1677-5
malowane na zielono, ocynk ogniowy lub bez pokrycia
 DOR  a b c d e f g Waga
 tony  mm mm mm mm mm mm mm  kg/szt.
 0,8 82  19  24 20 15  20 38  0,27
 1  93  25  26  22  18  22  45  0,40
 1,6  103  28  27  23  20  27  52  0,55
 2  120  32  32  27  23  30  60  0,83
 3,2  147  40  41  35  29  38  74  1,90
 5  187  51  51  43  37  46  97  3,50
 7,5  230  64  61  53  46  58  122  6,90
 10  256  72  65  58  58  66  136  10,5
 15  318  90  85  78  63  77  168  17,5



Hak nierdzewny z zabezpieczeniem sprężynowym A4 - AISI 316
Nr kat. L mm B mm C mm D mm BL / kg
8251 4 050 50 24 10 10,5 200
8251 4 070 70 31 12 13 700
8251 4 100 100 46 22 21 1800

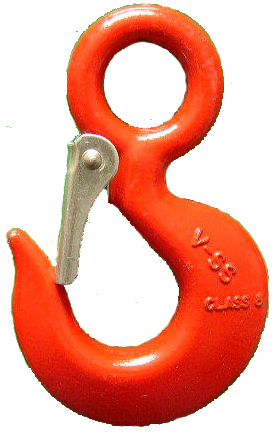

Hak Green Pin z uchem i zapadką, klasa 8 - model P-6714A

Materiał:
Współczynnik bezpieczeństwa:
Standard:
Wykończenie:
Certyfikat:

 stal stopowa, klasa 8
Minimalne obciążenie niszczące (MBL) = 4 x DOR
EN 1677-2
malowane na czerwono, ocynk ogniowy lub bez pokrycia
atest zakładowy
 DOR  a b c d e f g Waga
 tony  mm mm mm mm mm mm mm  kg/szt.
1,25 82 19 24 20 15 20 38 0,27
1,6 93 25 26 22 18 22 45 0,40
2,5 103 28 27 23 20 27 52 0,55
3,2 120 32 32 27 23 30 60 0,83
5,4 147 40 41 35 29 38 74 1,90
8 187 51 51 43 37 46 97 3,50
11,5 230 64 61 53 46 58 122 6,90
16 256 72 65 58 58 66 136 10,5
22 318 90 85 78 63 77 168 17,5

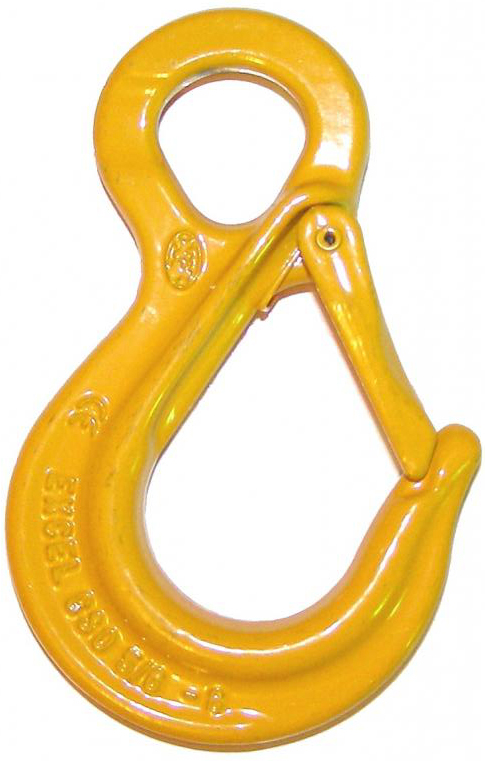

Hak Excel z uchem i zabezpieczeniem wg EN 1677-2 - model CSO


Kod DOR Łańcuch Wymiary w mm BF Waga
  t mm A B C P t kg
CSO 5/6 1,12 5/6 86 24  15 28  4,5  0,25
CSO 7/8  2,00  7/8  102  26  19  31  8,0  0,53
CSO 10  3,15  10  121  35  22  30  12,6  0,90
CSO 13  5,30  13  154  41  31  39  21,2  1,75
CSO 16  8,00  16  190  53  39  47  32,0  2,83
CSO 18/20  12,50  18/20  235  61  42  64  50,0  5,20
Jeśli nie znaleźliście odpowiedniego haka zapytajcie.

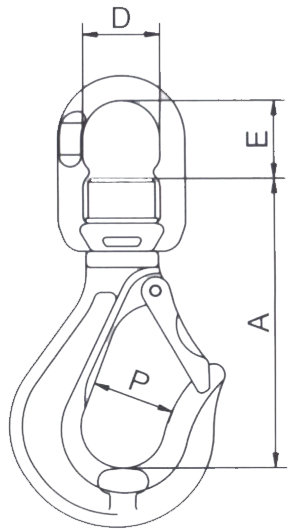

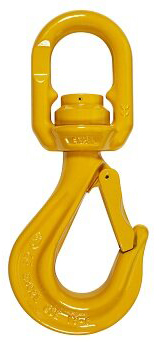

Hak Excel z uchem obrotowym i zabezpieczeniem wg EN 1677-2 - model CSE


Kod DOR Łańcuch Wymiary w mm BF Waga
  t mm A B C P t kg
CSE 5/6 1,12 5/6 101 30 33 28  4,5 0,40
CSE 7/8  2,00  7/8 121 32 31  29  8,0 0,77
CSE 10  3,15  10 147 37 40  31  12,6 1,41
CSE 13  5,30  13 185 48 46  40  21,2 2,53
CSE 16  8,00  16 211 58 58  47  32,0 3,90
CSE 18/20  12,50  18/20 265 73 56  64  50,0 6,81

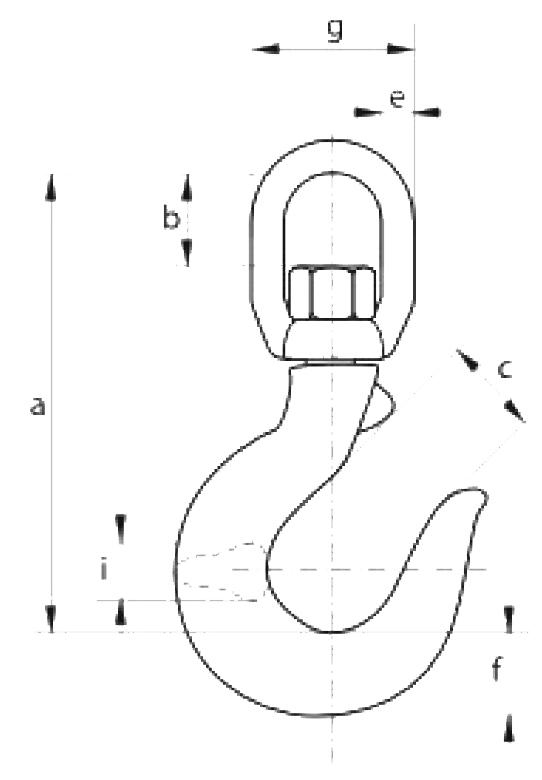

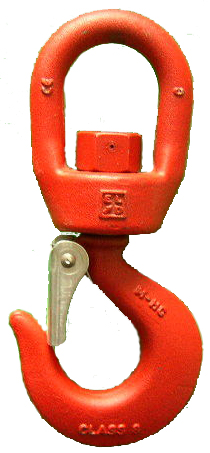

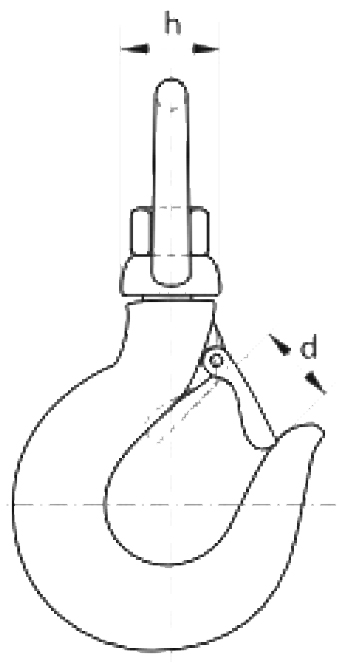

Hak Green Pin z krętlikiem na łożysku ślizgowym, klasa 8 - model P-6703A

Materiał:
Współczynnik bezpieczeństwa:
Wykończenie:
Certyfikaty

 stal stopowa, klasa 8
Minimalne obciążenie niszczące (MBL) = 4 x DOR
malowane na czerwono, ocynk ogniowy lub bez pokrycia
atest zakładowy
 DOR  a b c d e f g h i Waga
 tony  mm mm mm mm mm mm mm mm mm  kg/szt.
 1,25 116  28 24 20  11  20 52 30 15 0,45
 1,6  145  36  26  22  14  22  67  36  18  0,90
 2,5  165  49  27  23  17  27  81  42  20  1,30
 3,2  175  45  32  27  17  30  81  42  23  1,60
 5,4  214  55  41  35  21  38  106  64  29  3,80
 8  264  70  51  43  26  46  129  77  37  6,90
 11,5  308  74  61  53  29  58  148  92  46  10,6
 16  344  86  65  58  35  66  165  105  58  16,0
 22  427  114  85  78  40  77  200  130  63  27,0
 30  505  125  90  82  48  90  235  146  82  60,0



Hak oczkowy YOS z zapadką zabezpieczającą w 8 klasie jakości wykonany wg normy DIN EN 1677
Nr kat. Rozmiar Udźwig / T Wymiary / mm Waga / kg
L B E F G H
 0905 7506  6 - 8  1,12  80  23  20  9 16 19  0,30
 0905 7507  7/8 - 8  2,00  109  28  26  16  24  23  0,70
 0905 7510  10 - 8  3,15  137  33  34  19  26  30  1,20
 0905 7513  13 - 8  5,30  173  40  42  23  35  37  2,50
 0905 7516  16 - 8  8,00  185  44  52  28  36  46  3,70
 0905 7519  18/20 - 8  12,50  218  45  60  26  43  48  5,50
 0905 7532  22 - 8  15,00  244  73  50  31  50  62  9,00
