Tirfor T500, TU i Jockey


Lekkie przeciągarki Tirfor serii T500 i TU

Przenośnie ręczne wciągniki z liną stalową Maxiflex® mogą być stosowane do podnoszenia, przeciągania i pozycjonowania ładunków na dużych odległościach w zależności od długości liny. Mogą pracować w różnych pozycjach i dlatego idealnie nadają się do profesjonalnych zastosowań; są obsługiwane z pomocą jednej dźwigni. Opcjonalnie istnieje możliwość zwiększenia udźwigu systemu Tirfor z wykorzystaniem zbloczy linowych.

Przenośne wciągniki do podnoszenia, przeciągania i pozycjonowania ładunków z możliwością pracy w poziomie i w pionie przy dowolnej długości liny.

Oryginalna lina Maxiflex® została opracowana jako element składowy równocześnie z rozwojem systemu zaciskowego TIRFOR® i jest niezbędna do bezawaryjnej pracy przeciagarek TIRFOR®. Jej wysoka wytrzymałość i pamięć formy, jak również pełnopłaszczyznowy chwyt szczęk zaciskowych TIRFOR®, gwarantują maksymalny okres eksploatacji liny.

 Model

 T508D

T516D

 T532D

 TU-08

TU-16

TU-32

Instrukcja obsługi Tirfor
Certyfikat zgodności
Kody

Katalog akcesoriów


 WLL  800 kg  1600 kg  3200 kg  800kg 1600kg 3200kg
 Waga urządzenia 6,6kg 13kg 22kg 8,4kg 20kg 27kg
 Wymiary urządzenia 420x250x59mm 530x315x127mm 620x355x130mm 527x265x108 660x330x140 676x330x156
 Średnica liny  8,3mm  11,5mm  16,3mm  8,3mm 11,5mm 16,3mm
 Długość liny w metrach 10 / 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 55 / 60 / 65 / 70 / 80 / 85 / 90 / 100 / 140 / inne na zapytanie
 Waga 1 metra liny 0,25kg 0,5kg 1kg 0,25kg 0,5kg 1kg
 Gwarantowana wytrzymałość liny na zerwanie *
4000kg 8000kg 16000kg 4000kg 8000kg 16000kg
 Długość uchwytu otwartego i zamkniętego  690 – 400mm  1150 – 650mm  1150 – 650mm  770-510mm 1190-680mm 1190-680mm
 Przesuw liny przód / tył przy pełnym obciążeniu 46/63mm  42/57mm  18/36mm  70/76mm  56/70mm 30/48mm
 Dane techniczne / kart katalogowe
karta_T508D karta_T516D karta_T532D  karta TU08 karta TU16 karta TU32
 * wraz z zakończeniami liny Do serii T500 dostępne sa zestawy naprawcze. Seria TU posiada możliwość wymiany pojedynczych części.




 Wciągniki serii Jockey modele J3 i J5

Wciągniki Jockey™ są to przenośnie ręczne wciągniki ze stalową liną Maxiflex®. Są lekkie i można je łatwo przenosić. Wciągniki można bardzo szybko zamontować przez co nadają sie do użycia w nagłych sytuacjach.
  • Modele J3 (300kg) i J5 (500kg)
  • Lekkie i łatwe w obsłudze
  • Możliwość 5-krotnego zwiększenia udźwigu z wykorzystaniem zbloczy linowych
  • Zabezpieczenie przeciążeniowe
  • Milimetrowa precyzja pozycjonowania ładunku

Instrukcja obsługi     Certyfikat zgodności     Kody


Model

Jockey J3

Jockey J5

WLL 300kg 500kg
Waga urządzenia 1,75kg 3,75kg
Średnica liny 4,5mm 6,5mm
Nacisk przy pracy 12kg 20kg
Wymiary urządzenia 320x200x40mm 370x215x55mm
Standardowa długość liny z hakiem 10m 10m
Inne dostępne długości lin od 10m co 5m do 60m
od 10m co 5m do 60m
Dane techniczne karta Jockey J3 karta Jockey J5


 Zastosowania dla przeciągarek linowych Tirfor

Rolnictwo i leśnictwo.
  • kontrola kierunku upadku drzewa
  • usuwanie drzew i ogrodzeń
  • wyciąganie pojazdów i osprzętu ruchomego z grząskich terenów.
  • naciąganie ogrodzeń
Mosty
  • pozycjonowanie i stabilizowanie szalunków
  • przeciąganie elementów konstrukcji
  • podwieszanie platform tymczasowego dostępu
Straże pożarne, ratownictwo i obrona cywilna.
  • usuwanie skutków wypadków i klęsk żywiolowych.
  • pomoc w budowie rozwiązań tymczasowych

Energetyka i telekomunikacja.
  • ustawianie trnsformatorów
  • wznoszenie i pozycjonowanie anten stacjonarnych i mobilnych
  • naciaganie kabli podziemnych i napowietrznych
  • obracanie i pozycjonowanie

Przemysł stoczniowy i offshore
  • centrowanie statków w suchym doku
  • kotwiczenie barek

Transport szynowy i drogowy.
  • podnoszenie i usuwanie słupów wysokiego napięcia i słupów świetlnych
  • ładowanie niewygodnych ciężkich ładunków.
  • wyciaganie pojazdów oraz sprzętu mobilnego z grząskich terenów

Budownictwo, inwestycje publiczne i inżynieria wodno-lądowa.
  • pozycjonowanie szalunków
  • ustawianie form
  • podnoszenie i opuszczanie platform roboczych
  • przeciąganie, podnoszenie, obracanie

Przemysł.
  • montaż i demontaż maszyn i urządzeń.
  • ładunek i rozładunek sprzętu i towarów
  • Inne zastosowania podnoszenia i ciągnięcia.

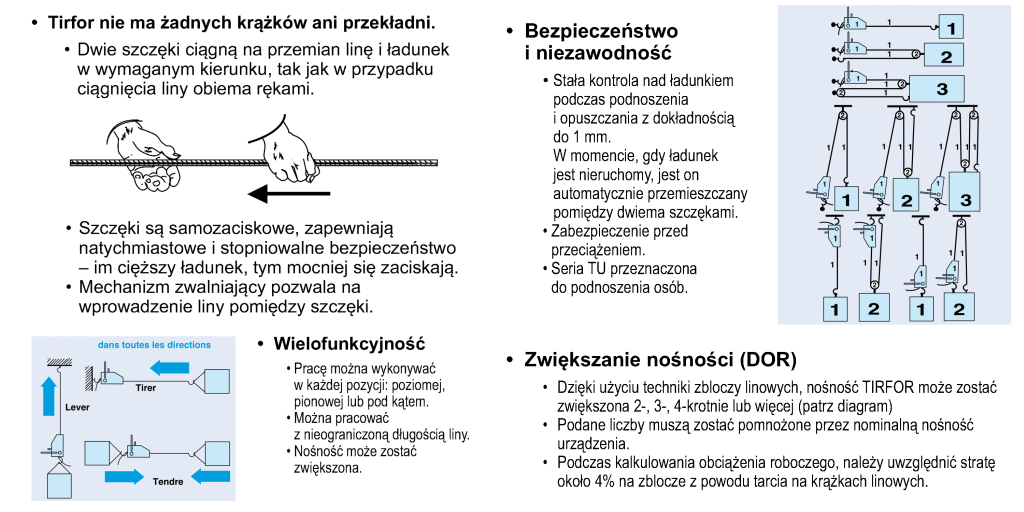

 Charakterystyka możliwości przeciągarek
