  • Elastyczne siatki z linek nierdzewnych z zaciskami nierdzewnymi, miedzianymi cynowanymi oraz zaplatane.

Zblocza linowe



Wielokrążek z hamulcem typ 409

Uniwersalny niezwykle lekki wielokrążek WLL400kg z bezpiecznymi hakami nożycowymi. Współczynnik bezpieczeństwa x 4. Konstrukcja stalowa zabezpieczona galwanicznie. Rolki, elementy ustalające i hamulec wykonane z poliamidu dzięki czemu uzyskano niezwykle niski współczynnik tarcia. Zestaw wypopsażony jest w 25m plecionej linki poliestrowej fi6mm pozwalającej na pracę z maksymalnym rozwinięciem do 3m.
Testowany w Nimieckim Instytucie Branży Narzędziowej.

Hamulec zadziała niezwłocznie po ustawieniu liny swobodnie rownolegle do linw bloczku. Zwolnienie hamulca następuje po odchyleniu linki pod kątem w stosunku do linek znajdujących się w układzie wielokrążka.



Zewnętrzna średnica rolek 40mm
Wewnętrzna średnica rolek 34mm
Długośc osi bloczka 62mm
Minimalna długość zestawu 260mm
Szerokośc płyty bocznej bloczka 70mm
Szerokość chwytania haka 15mm
Wysokość od podstawy haka 18mm
Udźwig WLL 400kg
Waga 1,3kg

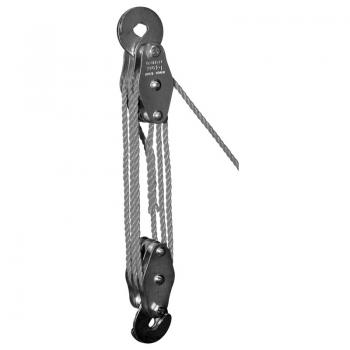

Wielokrążek typ 410

Uniwersalny niezwykle lekki wielokrążek WLL300kg z bezpiecznymi hakami nożycowymi. Współczynnik bezpieczeństwa x 4. Konstrukcja stalowa zabezpieczona galwanicznie. Rolki, elementy ustalające i hamulec wykonane z poliamidu dzięki czemu uzyskano niezwykle niski współczynnik tarcia. Zestaw wypopsażony jest w 20m skrętnej linki poliestrowej fi6mm.
Testowany w Nimieckim Instytucie Branży Narzędziowej.





Zewnętrzna średnica rolek 40mm
Wewnętrzna średnica rolek 34mm
Długośc osi bloczka 48mm
Minimalna długość zestawu 260mm
Szerokośc płyty bocznej bloczka 55mm
Szerokość chwytania haka 15mm
Udźwig WLL 300kg
Waga 1,1kg

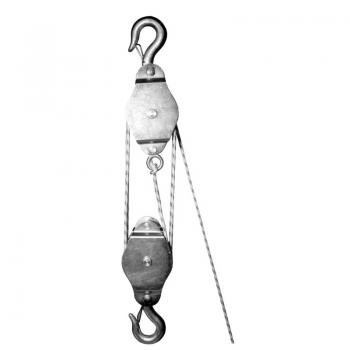

Wielokrążek typ 420 (zestaw dwóch bloczków)

Zestaw bloczków ocynkowanych z trzema rolkami wyposażonych w kute haki z zabezpieczeniem. Dostarczany bez liny.

Przy zamawianiunależy określić rodzaj rolek:
ER = z rolkami stalowymi (40-100 mm Ø)
MR = z rolkami mosiądzu (30-100 mm Ø)
PR = z rolek poliamidowych (40 + 60 mm Ø)

Wszystkie wymiary w mm.

Zewnętrzna średnica rolek 30 40
 50 60 70 80 100
Wewnętrzna średnica rolek 25 33 43 53 62 71 88
Długośc osi bloczka 41 42 50 50 67 67 86
Minimalna długość zestawu 320 360 390 390 590 590 790
Szerokośc płyty bocznej bloczka 42 42 50 50 67 67 86
Szerokość chwytania haka 15 15 15 15 21 21 25
Średnica liny max. 6 6 8 10 12 12 16
Udźwig WLL 150 150 200 250 300 350 500
Waga 0,85 0,85 1,5 1,65 3,2 3,3 8,5







Zblocza linowe otwierane
Zblocze linowe otwierane z 1 rolką produkcji Columbus McKinnon
Nr katalogowy Typ / Model Udźwig kg Średnica liny mm Masa kg
455817 typ 1000 1000 7 3,3
455794 typ 2000 2000 13 8,9
455800 typ 3200 3200 15 15,5
455824 typ 6400 6400 18 26,5

- Kołyszący się w kierunku ciągnięcia hak, zabezpiecza zblocze.
- Krążki wykonane z wysokowartościowej stali mają maszynowo wyrobione wyżłobienia i posiadają łożyska Permaglide®.

Karta katalogowa.

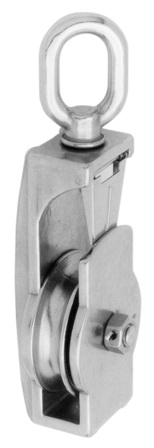

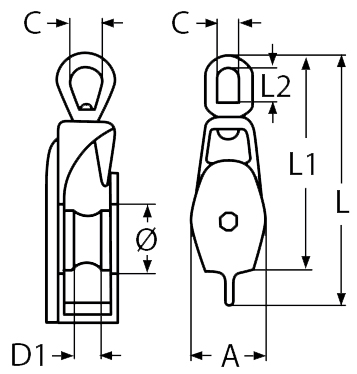

Zblocze otwarte z zabezpieczeniem nierdzewne - A4 / AISI 316
Nr kat. Fi rolki Rowek
linki		 D1 A C L2 L1 L SWL
(DOR)
8402 4050 50 14 14 52 22 30 151 171 1000
8402 4075 75 16 16 78 25 39 211 231 1650

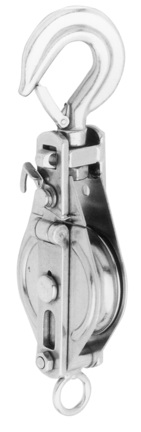

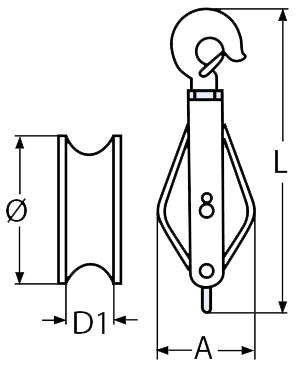

Zblocze z hakiem i zabezpieczeniem nierdzewne - A2 / AISI 304 (tulejka mosiężna)
Nr kat. Fi rolki Rowek
linki		 D1 A L SWL
(DOR)
8395 2075 75 16 16 80 256 1400
8395 2100 100 19 19 108 315 2500

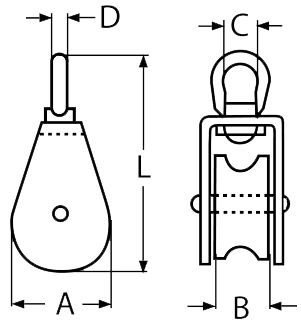

Zblocze nierdzewne z mosiężną tulejką - A2 / AISI 304 (mała rolka)
Nr kat. Fi rolki Rowek
linki		 A B C D L

 SWL
(DOR)


8393 225 25 12 30 24 14 6 83  600
8393 232 32 12 36 24 14 6  96  700
 8392 250  50 15 54 28 28 8 130 1000

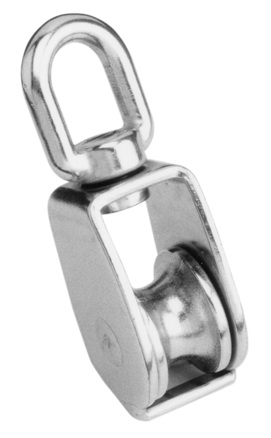

Zblocze nierdzewne z mosiężną tulejką - A2 / AISI 304
Nr kat. Fi rolki Rowek
linki		 A1 B D SWL
(DOR)
8392 2050 50 14 52 21 16 1000
8392 2075 75 14 78 19 16 1600
8392 2100 100 16 104 24 19 2600
